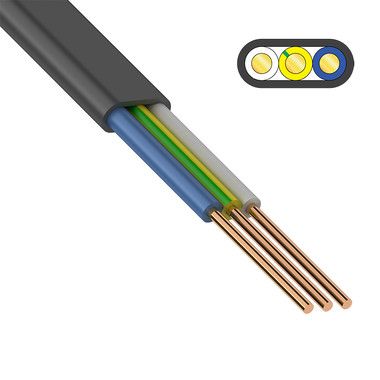

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных наружных сооружениях и электроустановок; кабельных эстакадах, галереях, не распространяет горение при групповой прокладке. Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже –15 °С. Соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П – кабель в плоском исполнении;
- нг – не распространяет горение при групповой прокладке;
- (А) – высшая категория по нераспространению горения (категория А).
Технические характеристики:
Вид климатического исполнения: УХЛ 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Минимальный радиус изгиба при прокладке: 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная допустимая температура жил при коротком замыкании: +400 °С
Материал жил проводника: медь
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Защитный провод заземления: да
Номинальное сечение проводника: 1,5 мм²
Внешний диаметр кабеля: 10,3 мм
Количество жил: 3
Номинальное напряжение u: 0,66
Длина: 100 м
Гарантийный срок эксплуатации: 5 лет
Срок службы: 30 лет
Сохранение работоспособности (целостность цепи)
Нет
Концентрический проводник
Нет (без)
Класс проводника
Класс 1 (однопроволочная жила)
Номин. сечение проводника
1,5 мм кв.
Номин. напряжение U (линейное)
0,66 кВ
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Оптоволоконные элементы
Нет
Токопроводящее покрытие
Нет
Наруж. диаметр (прибл.)
10,3 мм
Цвет внешн. оболочки
Черный
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Ламинированная оболочка
Нет
Сохранение целостности изоляции (огнестойкость)
Нет
Макс. температура проводника
-10 °C
Допустимая температура при монтаже
-10 °C
Изоляция по ГОСТ Р МЭК 60331
Нет
Водозащита проводников в продольном направлении
Нет
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Нет
Свободный от галогенов (согл. IEC 60754-2)
Нет
Форма проводника
Круглый (-ая,-ое)
Не распространяет горение при воздействии пламени (нг)
Нет
С низким дымовыделением - LS (согл. BS EN 61034-2)
Нет
Водозащитный экран в продольном направлении
Нет
Допустимая температура при эксплуат. (без движения)
-50 °C
Информация о технических характеристиках, комплекте поставки, стране-производителе и внешнем виде товара носит справочный характер и основывается на актуальной информации, доступной на момент публикации. Для полной уверенности уточняйте детали у менеджера при оформлении заказа.
