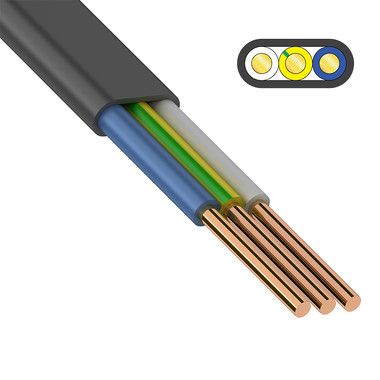

Кабель ВВГ-Пнг(А) 3х4 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.
Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +400 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Номин. сечение проводника
4 мм кв.
Концентрический проводник
Нет (без)
Водозащита проводников в продольном направлении
Нет
Номин. напряжение U (линейное)
0,66 кВ
Класс проводника
Класс 1 (однопроволочная жила)
Наруж. диаметр (прибл.)
12,8 мм
Оптоволоконные элементы
Нет
Токопроводящее покрытие
Нет
Цвет внешн. оболочки
Черный
Сохранение целостности изоляции (огнестойкость)
Нет
Сохранение работоспособности (целостность цепи)
Нет
С низким дымовыделением - LS (согл. BS EN 61034-2)
Да
Макс. температура проводника
-10 °C
Допустимая температура при монтаже
-10 °C
Материал изоляции жилы
Поливинилхлорид (ПВХ)
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Да
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Не распространяет горение при воздействии пламени (нг)
В соотв. с ГОСТ Р МЭК 60332-1-2
Форма проводника
Круглый (-ая,-ое)
Изоляция по ГОСТ Р МЭК 60331
Да
Допустимая температура при эксплуат. (без движения)
-50 °C
Ламинированная оболочка
Нет
Свободный от галогенов (согл. IEC 60754-2)
Да
Водозащитный экран в продольном направлении
Нет
