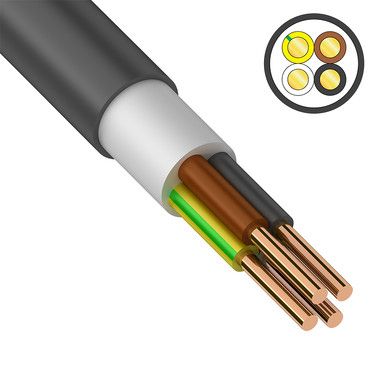

Кабель ВВГзнг(А)-LS 4х4 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- з — заполнение из поливинилхлоридного пластиката пониженной горючести с толщиной слоя не менее 0,5 мм;
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Допустимая температура при монтаже
-10 °C
Концентрический проводник
Нет (без)
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Номин. сечение проводника
4 мм кв.
Номин. напряжение U (линейное)
0,66 кВ
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Цвет внешн. оболочки
Черный
Ламинированная оболочка
Нет
Водозащитный экран в продольном направлении
Нет
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Оптоволоконные элементы
Нет
С низким дымовыделением - LS (согл. BS EN 61034-2)
Да
Сохранение работоспособности (целостность цепи)
Нет
Токопроводящее покрытие
Нет
Наруж. диаметр (прибл.)
15,2 мм
Допустимая температура при эксплуат. (без движения)
-50 °C
Свободный от галогенов (согл. IEC 60754-2)
Да
Изоляция по ГОСТ Р МЭК 60331
Да
Форма проводника
Круглый (-ая,-ое)
Макс. температура проводника
-10 °C
Сохранение целостности изоляции (огнестойкость)
Нет
Не распространяет горение при воздействии пламени (нг)
В соотв. с ГОСТ Р МЭК 60332-1-2
Класс проводника
Класс 1 (однопроволочная жила)
Водозащита проводников в продольном направлении
Нет
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Да
