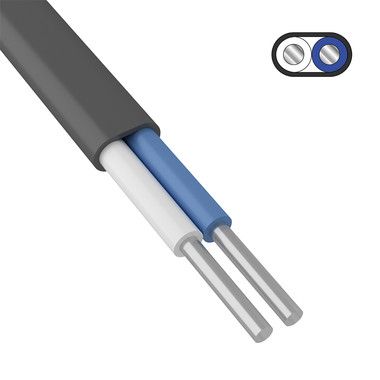

Кабель силовой алюминиевый АВВГ-П с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести, на напряжение 0,66 кВ. Предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц. Кабель применяется для прокладки одиночных линий в кабельных сооружениях и помещениях. При групповой прокладке таких проводов обязательно применение средств огнезащиты. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Расшифровка обозначения кабеля силового АВВГ:
- А – жила из алюминия;
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П через дефис – кабель в плоском исполнении.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т: 1 и 5
Диапазон температур эксплуатации: -50...+50 °С
Относительная влажность воздуха: до 98% при температуре до +35 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Прокладка и монтаж кабелей без предварительного подогрева: не ниже -15 °С
Минимальный радиус изгиба при прокладке: 7,5 наружных размеров
Гарантийный срок эксплуатации: 5 лет
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Номинальное сечение: 2,5 мм²
Внешний диаметр провода: 8,4 мм
Номинальное напряжение U: 0,66
Количество жил: 2
Заземление: нет
Диапазон температур эксплуатации: -50...+50 °С
Срок службы: 30 лет
Длина: 200 м
Допустимая температура при монтаже
-10 °C
Макс. температура проводника
-10 °C
Не распространяет горение при воздействии пламени (нг)
Нет
Сохранение целостности изоляции (огнестойкость)
Нет
Допустимая температура при эксплуат. (без движения)
-50 °C
Сохранение работоспособности (целостность цепи)
Нет
С низким дымовыделением - LS (согл. BS EN 61034-2)
Нет
Концентрический проводник
Нет (без)
Класс проводника
Класс 1 (однопроволочная жила)
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Свободный от галогенов (согл. IEC 60754-2)
Нет
Изоляция по ГОСТ Р МЭК 60331
Нет
Форма проводника
Круглый (-ая,-ое)
Цвет внешн. оболочки
Черный
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Водозащита проводников в продольном направлении
Нет
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Нет
Номин. сечение проводника
2,5 мм кв.
Номин. напряжение U (линейное)
0,66 кВ
Материал проводника
Алюминий
Наруж. диаметр (прибл.)
8,4 мм
Оптоволоконные элементы
Нет
Токопроводящее покрытие
Нет
Ламинированная оболочка
Нет
Водозащитный экран в продольном направлении
Нет
Информация о технических характеристиках, комплекте поставки, стране-производителе и внешнем виде товара носит справочный характер и основывается на актуальной информации, доступной на момент публикации. Для полной уверенности уточняйте детали у менеджера при оформлении заказа.
