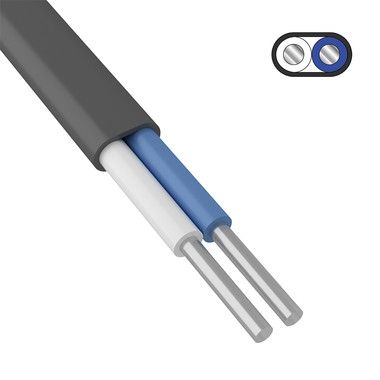

Кабель силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести, на напряжение 0,66 кВ. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Применение:
Предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц. Кабель применяется для прокладки одиночных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
Расшифровка обозначения кабеля силового АВВГ:
- А — жила из алюминия;
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: АВВГ-П).
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха: до 98 % при температуре до +35°С
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Строительная длина кабелей для номинальных сечений основных жил устанавливается при заказе
Прокладка и монтаж кабелей без предварительного подогрева: не ниже -15°С
Минимальный радиус изгиба при прокладке:
- кабелей одножильных — 10 наружных размеров
- кабелей многожильных — 7,5 наружных размеров
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Стойкость изоляции (европейские стандарты)
Нет
Номинальное сечение проводника
4 мм кв.
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
Нет
Низкое выделение дыма в соответствии с EN 61034-2
Нет
Максимально допустимая температура проводника
-10 °C
Рекомендуемая температура монтажа при протяжке
-10 °C
Концентрический проводник
Нет
Номинальное напряжение u
0,66 кВ
Внутренний токопроводящий слой
Нет
Внешний токопроводящий слой
Нет
Проводник с продольной водонепроницаемостью
Нет
С низким уровнем дымовыделения в соответствии с IEC 61034-2
Нет
Класс токопроводящей жилы (Европейские стандарты)
Жесткий
Многослойная оболочка
Нет
Защитный провод заземления
Нет
Водонепроницаемый экран
Нет
Температура эксплуатации
-50 °C
Форма жил проводника
Круглый (-ая)
Волоконно-оптические элементы
Нет
Внешний диаметр кабеля
10,3 мм
Материал жил проводника
Алюминий
Без галогенов (в соответствии с IEC 60754-2)
Нет
Сохранение целостность изоляции в соответствии с IEC 60331
Нет
