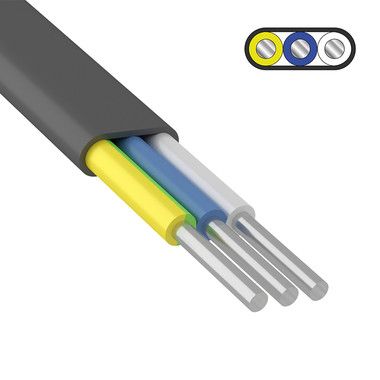

Кабель силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести, на напряжение 0,66 кВ. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Применение:
Предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц. Кабель применяется для прокладки одиночных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.
Расшифровка обозначения кабеля силового АВВГ:
- А — жила из алюминия;
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: АВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха: до 98 % при температуре до +35 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Строительная длина кабелей для номинальных сечений основных жил устанавливается при заказе
Прокладка и монтаж кабелей без предварительного подогрева: не ниже –15 °С
Минимальный радиус изгиба при прокладке:
- кабелей одножильных — 10 наружных размеров
- кабелей многожильных — 7,5 наружных размеров
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Ламинированная оболочка
Нет
Не распространяет горение при воздействии пламени (нг)
Нет
Форма проводника
Круглый (-ая,-ое)
Свободный от галогенов (согл. IEC 60754-2)
Нет
Изоляция по ГОСТ Р МЭК 60331
Нет
Допустимая температура при эксплуат. (без движения)
-50 °C
Цвет внешн. оболочки
Черный
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Оптоволоконные элементы
Нет
Материал проводника
Алюминий
Наруж. диаметр (прибл.)
9,4 мм
Токопроводящее покрытие
Нет
С низким дымовыделением - LS (согл. BS EN 61034-2)
Нет
Макс. температура проводника
-10 °C
Сохранение целостности изоляции (огнестойкость)
Нет
Сохранение работоспособности (целостность цепи)
Нет
Допустимая температура при монтаже
-10 °C
Концентрический проводник
Нет (без)
Класс проводника
Класс 1 (однопроволочная жила)
Номин. сечение проводника
2,5 мм кв.
Номин. напряжение U (линейное)
0,66 кВ
Водозащита проводников в продольном направлении
Нет
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Нет
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Водозащитный экран в продольном направлении
Нет
