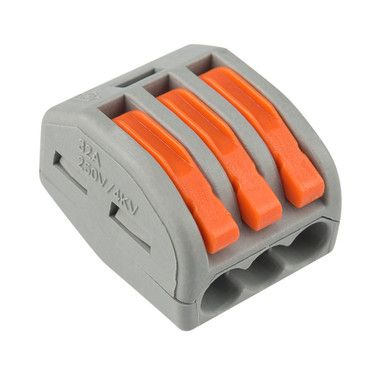

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: полиамид
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu (медь)
Типы подключаемых проводов: одножильные, многожильные
Ток для одножильных проводов: 32 А
Ток для многожильных проводов: 24 А
Классификация по AWG: 28-12
Поддерживаемое сечение для одножильного провода: 3x0.08-4 мм²
Поддерживаемое сечение для многожильного провода: 3x0.08-2.5 мм²
Рабочая температура: -40...+85 ºC
Количество в упаковке: 50 шт.
Преимущества:
Простой и быстрый монтаж/демонтаж соединения
Безопасное подключение без использования специальных инструментов
Компактные размеры
Удобная форма

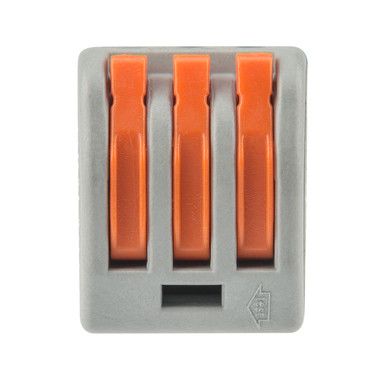

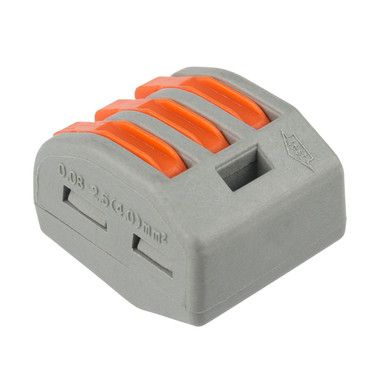

Наличие гнезда для проверки соединения
Количество зажимов (подключаемых проводников)
3
Подходит для многожильного провода
Да
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником
0,08 мм кв.
Классификация по AWG (Американская классификация проводов)
28-12
Номин. поперечное сечение (диапазон)
0,08 мм кв.
Подходит для одножильного провода
Да
Подходит для гибкого провода
Да
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
0,08…4 мм кв.
Информация о технических характеристиках, комплекте поставки, стране-производителе и внешнем виде товара носит справочный характер и основывается на актуальной информации, доступной на момент публикации. Для полной уверенности уточняйте детали у менеджера при оформлении заказа.
