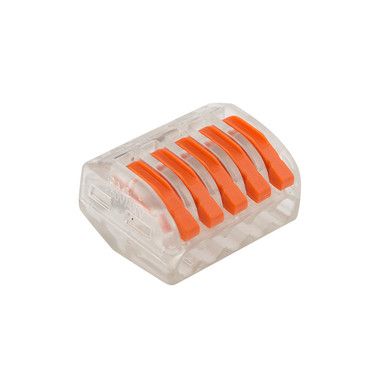

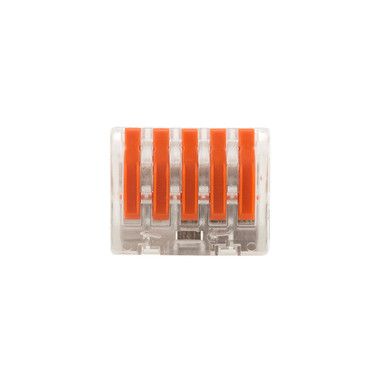

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 5x0.08-4 мм² (одножильный провод), 5x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Количество зажимов (подключаемых проводников)
5
Подходит для многожильного провода
Да
Классификация по AWG (Американская классификация проводов)
28-12
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником
0,08 мм кв.
Номин. поперечное сечение (диапазон)
0,08 мм кв.
Подходит для одножильного провода
Да
Подходит для гибкого провода
Да
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
0,08…4 мм кв.
Информация о технических характеристиках, комплекте поставки, стране-производителе и внешнем виде товара носит справочный характер и основывается на актуальной информации, доступной на момент публикации. Для полной уверенности уточняйте детали у менеджера при оформлении заказа.
