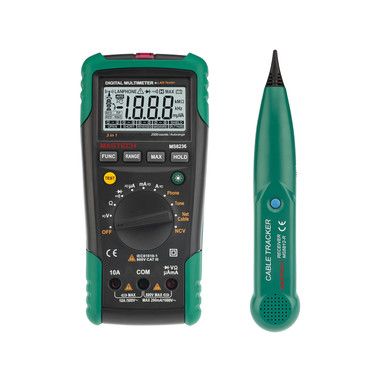

Мультиметр-трассоискатель MASTECH MS8236 — это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра, он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а также проверять диоды и проверять цепи на целостность.

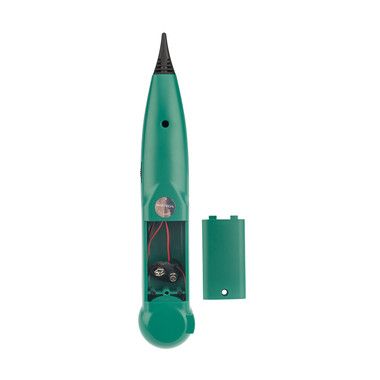

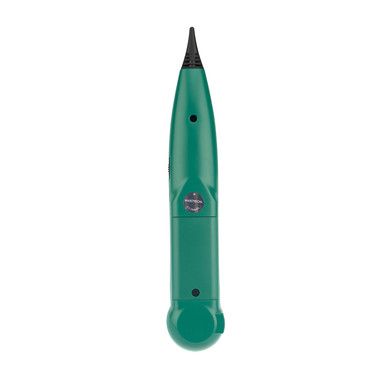

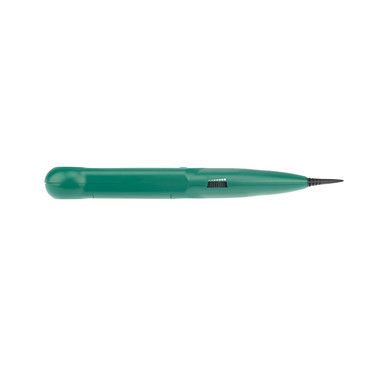

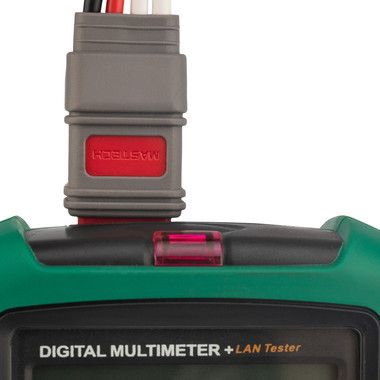

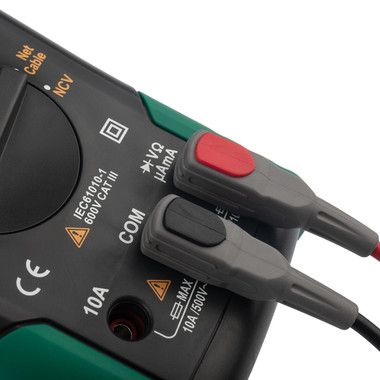

Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам, расположенным в нижней части корпуса. Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а также проверки работоспособности телефонной линии. Для этого к прибору через разъем, расположенный в торце прибора, подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с «крокодилами» и четырехжильного коннектора телефонной сети. Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала он будет издавать звуковой сигнал.

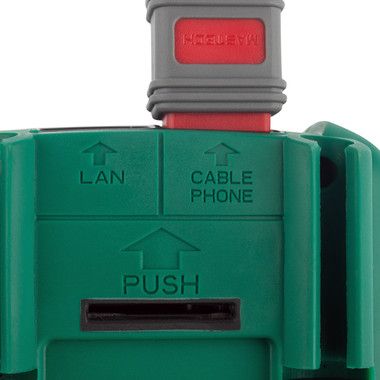

Также с помощью прибора MS8236 можно проверять сетевые LAN кабели. Для этого его нужно подключить одним концом к разъему в торце прибора, а другим — в разъем, расположенный в нижней части прибора. При этом разъем, расположенный в нижней части прибора, необходимо открыть, сняв защитную крышку. Результат теста будет виден в нижней части дисплея.
Для обеспечения безопасных измерений прибор снабжен функцией бесконтактного определения наличия опасного напряжения. Для этого круговой переключатель устанавливается в положение NCV. Детектор находится в торце прибора, подносим его к исследуемому месту. При наличии опасного напряжения будет издаваться звуковой сигнал и моргать светодиод.
Характеристики:
Дисплей: 2000 отсчетов
Автоматический выбор пределов измерений
Возможность ручного выбора пределов измерений
Постоянное напряжение: 0,1 мВ…1000 В, базовая погрешность ±0,5% ±5 единиц счета
Переменное напряжение: 0,1 мВ…750 В, базовая погрешность ±0,8% ±5 единиц счета
Постоянный ток: 0,1 мкА…10 А, базовая погрешность ±1,2% ±5 единиц счета
Переменный ток: 0,1 мкА…10 А, погрешность ±1,5% ±5 единиц счета
Сопротивление: 0,1 Ом…20 МОм, базовая погрешность ±1% ±5 единиц счета
Звуковая прозвонка: сигнал при сопротивлении менее ~70 Ом
Тест диодов
Фиксация показаний дисплея DATA HOLD
Измерение максимального значения
Функции кабельного тестера:
- Тестирование витой пары (T568A, T568B, 10Base-T)
- Проверка и отслеживание трассы кабельных линий
- Тестирование телефонных линий
Автоматическое отключение питания: 15 минут простоя
Подсветка дисплея
Входной импеданс: 10 МОм
Индикация перегрузки: символ «OL» на ЖК дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 0...+40 °С
Диапазон температур хранения: –10...+50 °С
Предохранители: 200 мА/1000 В и 10 А/500 В, плавкие, быстродействующие

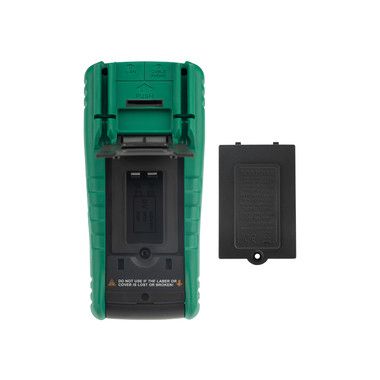

Питание: батарея 2 шт. х 9 В тип 6F22
Комплект поставки: прибор, приемник сигнала, съемный модуль, защитная крышка, батареи, измерительные щупы, соединительный кабель, инструкция по эксплуатации
Размеры и масса тестера: 195х92х55 мм, 380 г
Размеры и масса приемника: 238х43х26 мм, 70 г
Мин. разреш. способность (чувствительность) для перемен. тока AC
0,1 мкА
Измерение циклов работы
Нет
Аналог. дисплей с гистограммами
Нет
Макс. диапазон измерения постоян. тока DC
10 А
Режим сохранения данных (Data hold)
Да
Измерение проводимости
Да
Мин. разреш. способность (чувствительность) для напряжения перемен. тока AC
0,1 мВ
Мин. разреш. способность (чувствительность) для напряжения постоян. тока DC
0,1 мВ
Номинал. тестовое напряжение 1000 В
Нет
Взрывобезопасное исполнение
Нет
Номинал. тестовое напряжение 500 В
Нет
Измерение температуры
Нет
Мин. разреш. способность (чувствительность) для постоян. тока DC
0,1 мкА
Макс. диапазон измерения сопротивления
20 Mega-Ohm
Хранение макс. значений
Нет
Хранение мин. значений
Нет
Макс. диапазон измерения перемен. тока AC
10 А
Измерение относительного значения
Нет
Выбор диапазона измерения
Ручной/автоматический
Точное измерение RMS (системы управления записями)
Нет
Запоминание измеренного значения
Да
Номинал. тестовое напряжение 250 В
Нет
Мин. разреш. способность (чувствительность) для сопротивления
0,1 Ом
Тест на сопротивление/ проверка диодов
Да
С измерением (уровня) в децибелах (дБ)
Нет
ИК-интерфейс (инфракрасный)
Нет
Макс. диапазон измерения напряжения перемен. тока AC
700 В
Память пиковых значений
Да
Номинал. тестовое напряжение 100 В
Нет
Категория измерительной цепи
Категория III
