  • Артикул: 36-2390-1
  • Доступно под заказ
EC000443: Миниатюрный встраиваемый в устройство выключатель/ переключатель/ кнопка
Цену и наличие уточняйте по телефону

Описание товара

Выключатель клавишный 250V 15А (6с) ON-OFF-ON красный с подсветкой и нейтралью (RWB-509, SC-767) предназначен для коммутации электрических цепей переменного тока напряжением до 250В. Клавишные (Рокерные) выключатели применяются в качестве комплектующих изделий различного электрооборудования (в сетевых фильтрах и удлинителях, аудио-оборудовании, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Такой клавишный переключатель имеет три положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 3мм. Подключение контактов осуществляется плоской клеммой 6.6мм, либо с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В;
Предельное напряжение: 1500VАС не более 1 минуты;
Номинальный ток: 15A (250VAC);
Контактное сопротивление: не более 35 мОм;
Тип переключения: ON-OFF-ON;
Количество контактных групп: 2;
Количество контактов в контактной группе: 3;
Фиксация положений: да;
Индикатор коммутационных положений: красный;
Рабочая температура: от -25℃ до +85℃;
Ресурс: 10 000 циклов.

Технические характеристики

Тип включения/управления
Клавиша (качели)
Количество полюсов
2-полюсный
Не содержит (без) галогенов
Да

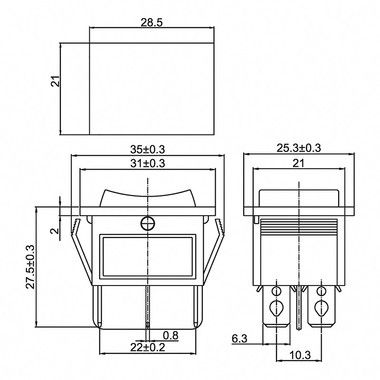

Диаметр отверстия для встраивания
28,5 мм
Толщина стенки для встраивания
2 мм
Модель/исполнение
Выключатель OFF
Вид/ марка материала
Термопласт
Глубина установочная (встраив.)
25,5 мм
Подсветка
Управление/контроль
Количество элементов управления
1
Цвет элементов управления
Красный
Цвет корпуса
Черный
Прозрачный
Нет
Символы/индикация
Другая индикация
Тип крепления
Защёлка
Материал
Пластик
Отделка поверхности
Не применимо
Номин. напряжение
250 В
Номин. ток
15 А
Защитное покрытие поверхности
Прочее
Способ подключения
Разъём с плоским контактом
