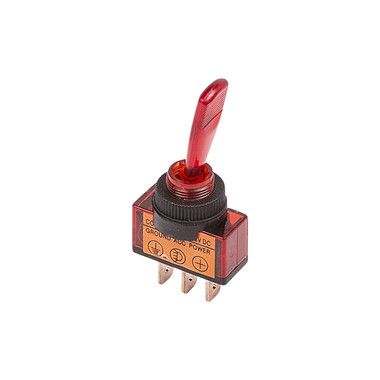

Тумблер 24V(DC) 20А (3c) ON-OFF однополюсный с красной подсветкой предназначен для коммутации электрических цепей напряжением 24В. Такая разновидность переключателей применяется на лицевых панелях в качестве комплектующих изделий различного электрооборудования (в измерительных приборах, блоках питания, электроустановках на различных производствах, легковых и грузовых автомобилях, поездах и многих других местах). Отличительной особенностью тумблера является удлиненный (27мм) пластмассовый перекидной переключатель, принцип действия которого основан на его перемещении в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 4мм. Подключение контактов осуществляется с помощью плоских клемм, либо с помощью пайки.
Основные характеристики:
Номинальное напряжение: 24В(DC);
Номинальный ток: 20A;
Тип переключения: ON-OFF;
Количество контактных групп: 1;
Количество контактов в контактной группе: 3;
Фиксация положений: да;
Индикатор коммутационных положений: красный;

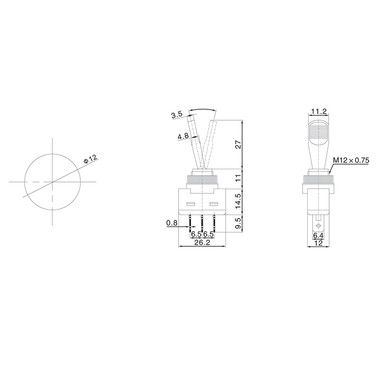

Установочный диаметр: 12мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP30;
Ресурс: 10 000 циклов.
Данный переключатель устанавливается на различные технические устройства, требующие высокой надежности в работе.
Защитное покрытие поверхности
Прочее
Модель/исполнение
Выключатель OFF
Не содержит (без) галогенов
Да
Диаметр отверстия для встраивания
12 мм
Толщина стенки для встраивания
2 мм
Тип включения/управления
Ручка-переключатель поворот.
Количество полюсов
1-полюсный
Количество элементов управления
1
Подсветка
Управление/контроль
Глубина установочная (встраив.)
24 мм
Вид/ марка материала
Прочее
Цвет элементов управления
Красный
Способ подключения
Разъём с плоским контактом
Тип крепления
Крепежное кольцо/ гайка
Отделка поверхности
Не применимо
Символы/индикация
Без надписи/печати
